InveSub ofrece el servicio especializado de localización de todo tipo de instalaciones y tuberías, nuestra empresa ha realizado estudios en Guadalajara para la localización de tomas de agua clandestinas, líneas de alimentación y drenajes en las colonias Colinas de San Javier y Pinos, entre otras, y trabajos de localización de tuberías hidráulicas para Bugamvilias y Las Fuentes, también en Guadalajara marcamos los cruces de tuberías para diferentes constructoras previó a la introducción de líneas de transmisión subterráneas en varias avenidas y periférico.

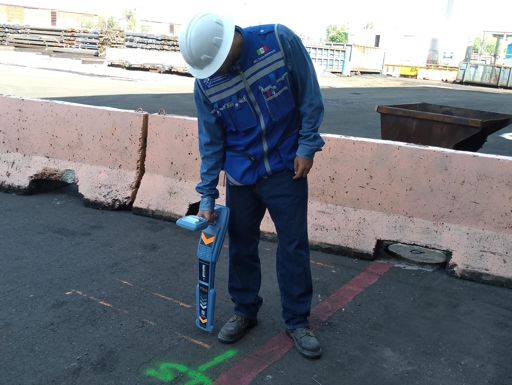

Fuera de Guadalajara trabajamos en la localización de pozos de visita en varios municipios de Jalisco y del sistema Cutzamala en la ciudad de México; Verificando el estado del subsuelo bajo la carpeta asfáltica en Tecomán, Colima; Marcando instalaciones subterráneas en fábricas en El Salto, Jalisco; en la autopista Mazatlán Durango localizando registros de fibra óptica perdidos; En Cd. Mante, Cd. Sahagún, Culiacán, Cancún y Monterrey entre otras ciudades, marcando las interferencias a lo largo de la trayectoria de líneas de transmisión subterráneas y para el desplante de torres de la C.F.E.; En los Aeropuertos de Guadalajara, Aguascalientes y Hermosillo previo a introducción de Drenajes, líneas de turbosina, ampliaciones y remodelaciones; y en múltiples ocasiones ubicando gasoductos y poliductos de Pemex en diferentes predios del país, entre otras muchas actividades más para diferentes empresas y particulares

Aplicaciones del Georadar

Radargramas obtenidos en estudios realizados por nuestra empresa

A - Es la línea de alimentación principal de agua, a 1.60 m. de profundidad
B - Tres tuberías juntas; a 0.80, 1.00 y 1.50 m. de profundidad, corren paralelas a la línea de alimentación principal
Tres cortes seccionales de un mismo drenaje, se ubica a 1.80 m. de profundidad, radargrama obtenido con Georadar Noggin de 500 MHz.
Registro de Fibra Óptica, estas instalaciones fueron tapadas por error en la autopista Mazatlán-Durango, se utilizó Georadar de 250 Mhz.
Dos tuberías paralelas (líneas de agua potable del SIAPA en Guadalajara) en 250 MHz
Radargrama de tres tuberías en dos diferentes frecuencias; 1000 MHz (parte superior) y 500 MHz (parte inferior)
Corte sobre una cisterna, en la parte superior se observa el espacio entre el agua y el piso, el "eco" vertical es provocado por la tapa metálica, vista de 500 MHz (parte superior) y 250 MHz (parte inferior)
Informes: 01 (33) 1578 2673
invesubterraneas@gmail.com
Investigaciones Subterráneas; Guadalajara, Jalisco, Mex.

Localizando instalaciones subterráneas con Georadar en México

Radargramas obtenidos con Georadares Noggin
Radargramas obtenidos con Georadar Quantum Multifrecuencia
Estudios de Georadar para localización de instalaciones
Versión para MÓVIL con contenido limitado
Localizando instalaciones subterráneas con Georadar en México

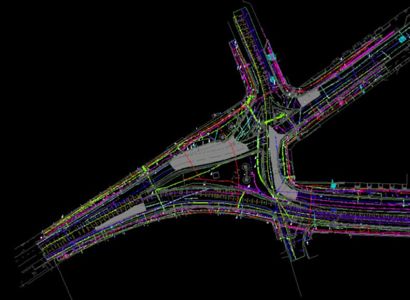

Software en 3D para la interpretación y presentación del estudio (si es requerido)
Localización de varillas y huecos bajo el concreto o pavimento
Los ejemplos aquí mostrados se hicieron con datos recabados en estudios realizados por Investigaciones Subterráneas, esperamos que estos sean de utilidad y que le den una idea más clara de los resultados que se pueden obtener con esta tecnología en la localización de instalaciones.

Ejemplos prácticos de aplicaciones del Georadar

Contamos con todo tipo de detectores de metales y Georadares para nuestros servicios de prospección del subsuelo, los cuales ofrecemos en todo México.
NUESTRA EMPRESA SE ESPECIALIZA EN DOS ÁREAS:

Localización de instalaciones subterráneas: Ingenieros Geofísicos altamente calificados en el manejo del Georadar y otras tecnologías para el estudio del subsuelo conforman esta área.

Búsqueda de objetos y estructuras ocultas: Más de 20 años de experiencia en el manejo de todo tipo de equipos para la detección de objetos enterrados, túneles, cuartos ocultos, sitios de interés arqueológico, tumbas, etc.
estudio del subsuelo con georadar quantum en culiacan
LOCALIZACION TODO TIPO DE INSTALACIONES
estudio del subsuelo con georadar en monterrey mexico
EN CUALQUIER LUGAR DE MÉXICO
estudio del subsuelo con georadar en calles
GEORADAR EN LAS CALLES
estudio del subsuelo con georadar en aeropuerto de hermosillo
GEORADAR EN AEROPUERTOS
estudio del subsuelo con georadar en subestacion electrica
GEORADAR EN SUBESTACIONES ELECTRICAS
georadar quantum de triple frecuencia
radargrama de georadar quantum operando a tres frecuencias
Tenemos el equipo más moderno, Georadar Quantum triple frecuencia
(1000, 500 y 250 MHz)
tres radares en uno
Ver la sección de ejemplos completa (.pdf)
INVESTIGACIONES SUBTERRÁNEAS cuenta con la tecnología de Georadar o Radar de Penetracíon de Tierra, que es la técnica de prospección del subsuelo no invasiva más confiable que existe actualmente, para dar respuesta a la creciente demanda de la industria moderna.

SOMOS UNA EMPRESA constituida hace más de 20 años, especializada en el ramo de los estudios del subsuelo, específicamente a la investigación de elementos enterrados empleando métodos electromagnéticos de prospección Geofísica.

FINALIDAD, que el cliente pueda generar la planificación de futuros proyectos, como por ejemplo: líneas de transmisión subterráneas, desplantes de postes y torres, ampliaciones de vías, construcción de edificaciones, medir integridad del terreno, así como estudiar el estado del asfalto y concreto, entre muchas más.

CAPACIDADES, Investigaciones Subterráneas realiza estudios del subsuelo con la tecnología más avanzada del mercado (Georadares de última generación) y cuenta con Ingenieros especialistas en el área, los cuales aportan soluciones innovadoras adaptadas a las necesidades del cliente y del proyecto.
Ofrecemos el servicio especializado de localización de todo tipo de instalaciones y tuberías con tecnología de Georadar, estudios realizados en Guadalajara, municipios de Jalisco, la Ciudad de México, Colima, Durango, Nuevo León, Tamaulipas, Hidalgo, Sinaloa, en los Aeropuertos de Guadalajara, Aguascalientes y Hermosillo, en múltiples ocasiones ubicando gasoductos y poliductos de Pemex en diferentes predios del país, entre otras muchas actividades más para diferentes empresas y particulares.

Los especialistas en estudios del subsuelo con Georadar

Detección de instalaciones subterráneas.

Localización de tuberías de plástico o PVC.

Localización de tuberías de metal.

Detección de huecos y fracturas bajo el pavimento.

Localización de fugas y humedades.

Localización de objetos enterrados.

Arqueología y mapeo de estructuras.

Investigaciones Forenses, tumbas y evidencia policiaca.

Análisis de concreto, varillas.

Medio ambiente, localización de desechos.

Localización de minas y armas sin explotar.

Localización de túneles.

Aplicaciones geológicas.

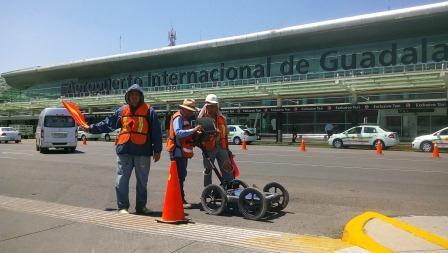

estudio de georadar en el aeropuerto de guadalajara
Descubriendo con Georadar los pozos de visita de un colector en Tlajomulco, Jalisco
|Proyectos realizados||Brochure de nuestros servicios (.pdf)||Ejemplos prácticos (.pdf)|
EL GEORADAR opera atraves de la emisión de pulsos electromagnéticos en el subsuelo basándose en el principio de reflexión de las ondas electromagnéticas, la energía transmitida es reflejada por los objetos enterrados, la antena recibe entonces las ondas reflejadas y la unidad de control almacena y procesa los datos.
Como funciona el Georadar. (imágenes de www.usradar.com)
|Proyectos realizados||Brochure de nuestros servicios (.pdf)||Ejemplos prácticos (.pdf)||Nuestros clientes|

Estudios de Georadar para localización de instalaciones

Equipo que nos permite detectar mediante la emisión y recepción de ondas de radio elementos con características dieléctricas diferentes a la del medio circundante.
La tecnología de Georadar nos ofrece la posibilidad de conocer las principales características de los elementos enterrados; Profundidad, Diámetro, Trayectoria, si es Metálico o No, SIN NECESIDAD DE EXCAVAR, evitando así cualquier daño a los servicios existentes y optimizando de esta manera los recursos y el tiempo para la planeación y ejecución de sus proyectos.

Ventajas del Georadar

encontrando estructuras ocultas con georadar
software georadar triple frecuencia
software georadar triple frecuencia 2
software georadar triple frecuencia 3
software georadar triple frecuencia 4
software georadar triple frecuencia 5
software georadar triple frecuencia 6
software georadar triple frecuencia 7
software georadar triple frecuencia 8
software georadar triple frecuencia 9
Back
Next
El georadar quantum y su software

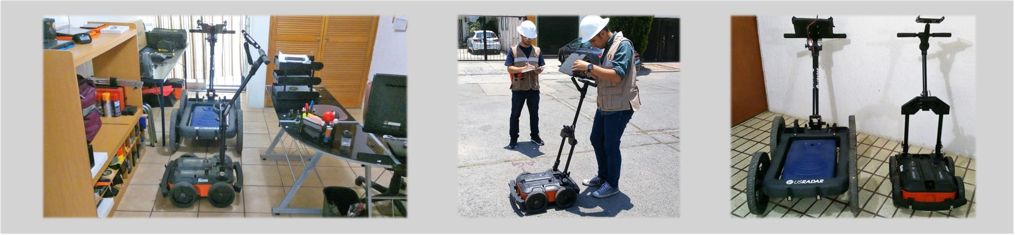

Equipos utilizados

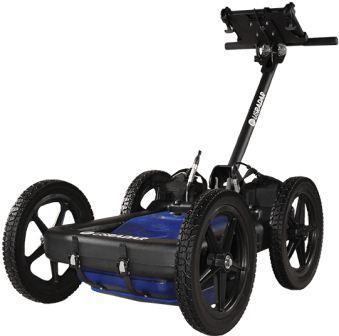

Georadar Quantum Imager Multifrecuency Radar (1000, 500 y 250 MHz.)

El Georadar Quantum, de la compañía USRADAR, es un equipo que cuenta con una de las tecnologías más avanzadas del mercado, siendo uno de los pocos en poder ofrecer 3 ventanas de frecuencia distintas (1000 MHz, 500MHz y 250MHZ) en una sola trayectoria trazada. Esto, a diferencia de otras tecnologías, ofrece un mayor rendimiento en campo y una mejor resolución del subsuelo a diferentes profundidades, permitiendo registrar la mayor cantidad de instalaciones existentes en el área de estudio.
asi funciona la tecnologia de georadar

Ejemplos de instalaciones, tuberías y drenajes vistos con Georadar

estudio con georadar para lineas transmision subterranea cancun

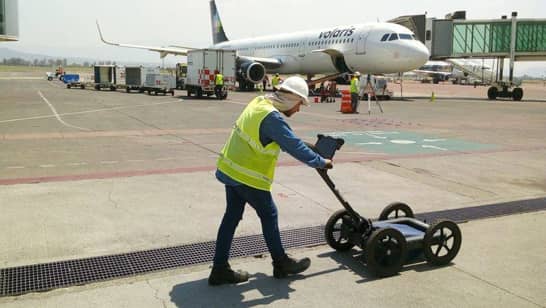

Censo de instalaciones Aeropuerto de Guadalajara

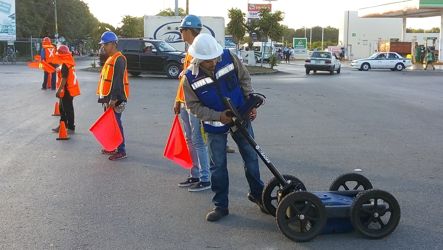

Estudios para L.T. Subterráneas para la C.F.E. en Cancún
portada de investigaciones subterraneas con georadar
estudio con georadar para lineas transmision tren ligero gdl.
servicio con georadar para lineas transmision subterranea brembo
estudio con georadar para lineas transmision subterranea el carmen
Como funciona el georadar
localizacion de varillas y huecos bajo el concreto o pavimento
Imagen de software de Georadar para 3d
software en 3d para georadar
estudio de georadar para el aeropuerto de hermosillo sonora
servicio de georadar en culiacan sinaloa
servicios de georadar en monterrey buscando instalaciones
radargrama de un drenaje
Imagen de Georadar de un registro de Fibra Optica
Equipo de Georadar Noggin de 250 Mhz.
quantum georadar triple frecuencia
radargrama de tuberias obtenido con georadar
radargrama de tres tuberias obtenido con georadar quantum
imagen de una cisterna obtenida con georadar
ejemplos de aplicaciones del georadar
logotipo de investigaciones subterraneas con georadar

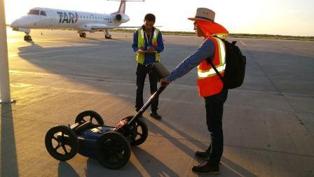

Estudio en Aeropuerto de Hermosillo
Estudio para L.T. subterránea en Culiacán
Estudios L.T. Subterráneas para la C.F.E Monterrey, Escobedo y Guadalupe N.L.

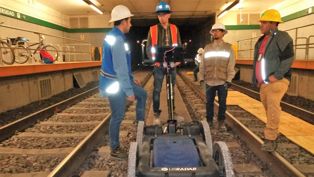

Georadar para L.T. del Tren Ligero en Guadalajara
L.T. CFE para Brembo en N.L.

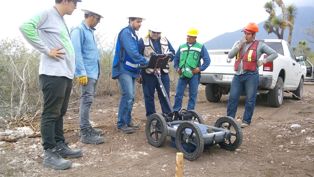

L.T. CFE El Carmen N.L.

Estudios del subsuelo con Georadar

Tuberías vistas con Georadar 1
Tuberías vistas con Georadar 1
Back
Next
Registros y drenaje vistos con Georadar 1
Registros y drenaje vistos con Georadar 1
Back
Next
Descarga de drenaje y sus registros, Radargrama e interpretación

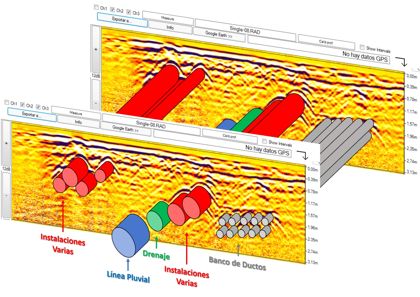

Tuberías y capas en el subsuelo, Radargrama e interpretación
El procesamiento e interpretación acertada de las imágenes generadas por el Georadar solo se obtiene con la mejor tecnología y con años de experiencia. Ejemplos de la calidad de nuestras adquisiciones.
logotipo de invesub servicios georadar
|Proyectos realizados||Brochure de nuestros servicios (.pdf)||Ejemplos prácticos (.pdf)||Nuestros clientes|
estudio del subsuelo con georadar para linea de transmision electrica
radargrama de un drenaje y tres tuberias
ejemplos practicos de usos del georadar
las tuberias vistas con el georadar
Cuatro tuberías vistas por el Georadar
Ver la sección de ejemplos completa (.pdf)
LOCALIZACIÓN DE UN TÚNEL CON EL GEORADAR
TÉCNICA PARA LA UBICACIÓN DE UNA TUBERÍA

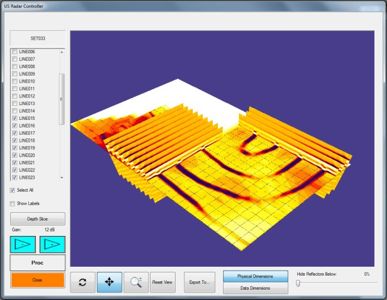

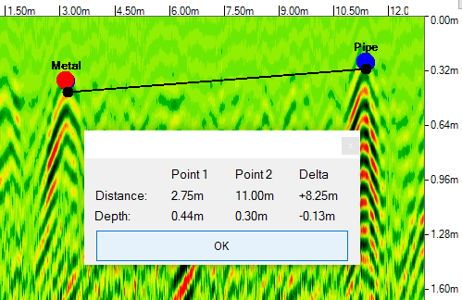

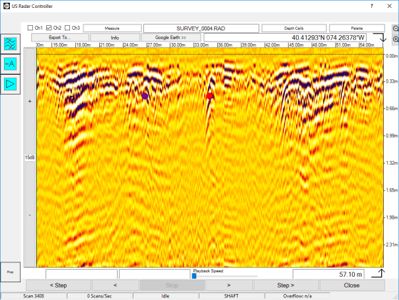

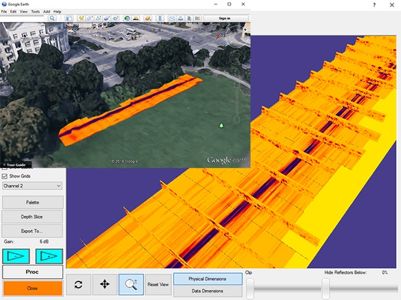

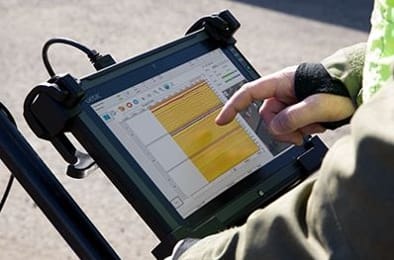

El Georadar Quantum y su potente software que nos proporciona valiosas herramientas para la adquisición de datos y elaboración de reportes (imágenes de www.usradar.com)
